還不懂“爬架”？看這個！

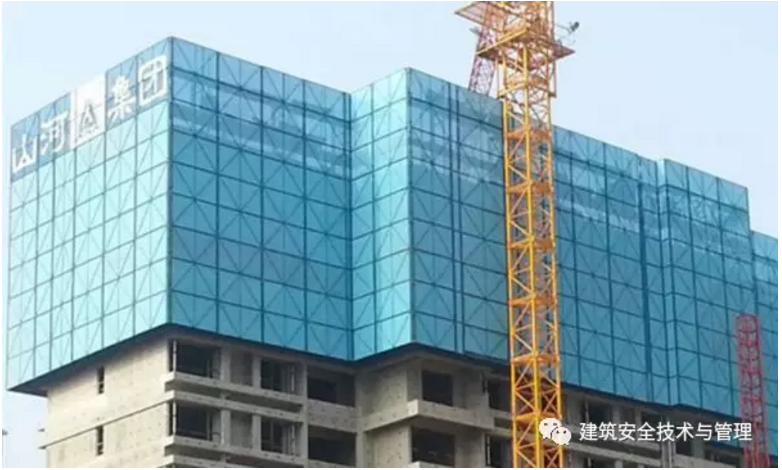

“爬架”，即：附著式升降腳手架，已廣泛應用于高層及超高層建筑施工，是指搭設一定高度并附著于工程結構上，依靠自身的升降設備和裝置，可隨工程結構逐層爬升或下降，具有防傾覆、防墜落裝置的外腳手架。附著升降腳手架主要由集成化的附著升降腳手架架體結構、附著支座、防傾裝置、防墜落裝置、升降機構及控制裝置等構成。
【導視】湖南省住建廳制作的《附著式升降腳手架教學片》，帶你輕松看懂“爬架”：
· 四大組成系統
· 安裝過程演示
· 提升模擬
· 拆除模擬
· 特殊節點部位說明
· 操作和管理中的要點
· 主要管理流程
【附】集成附著式升降腳手架技術介紹 ? 技術內容 （1）集成附著式升降腳手架設計 1）集成附著式升降腳手架主要由架體系統、附墻系統、爬升系統三部分組成。 2）架體系統由豎向主框架、水平承力桁架、架體構架、護欄網等組成。 3）附墻系統由預埋螺栓、連墻裝置、導向裝置等組成。 4）爬升系統由控制系統、爬升動力設備、附墻承力裝置，架體承力裝置等組成。控制系統采用三種控制方式：計算機控制、手動控制和遙控器控制，并可以通過計算機作為人機交互界面，全中文菜單，簡單直觀，控制狀態一目了然，更適合建筑工地的操作環境?？刂葡到y(tǒng)具有超載、失載自動報警與停機功能。 5）爬升動力設備可以采用電動葫蘆或液壓千斤頂。 6）集成附著式升降腳手架有可靠的防墜落裝置，能夠在提升動力失效時迅速將架體系統鎖定在導軌或其他附墻點上。 7）集成附著式升降腳手架有可靠的防傾導向裝置。 8）集成附著式升降腳手架有可靠的荷載控制系統或同步控制系統，并采用無線控制技術。 （2）集成附著式升降腳手架施工 1）應根據工程結構設計圖、塔吊附壁位置、施工流水段等確定附著升降腳手架的平面布置，編制施工組織設計及施工圖。 2）根據提升點處的具體結構形式確定附墻方式。 3）制定確保質量和安全施工等有關措施。 4）制定集成附著式升降腳手架施工工藝流程和工藝要點。 5）根據專項施工方案計算所需材料。 ? 技術指標 （1）架體高度不應大于5倍樓層高，架體寬度不應大于1.2m。 （2）兩提升點直線跨度不應大于7m，曲線或折線不應大于5.4m。 （3）架體全高與支承跨度的乘積不應大于110㎡ 。 （4）架體懸臂高度不應大于6m和2/5架體高度。 （5）每點的額定提升荷載為100kN。 ? 適用范圍 集成附著式升降腳手架適用于高層或超高層建筑的結構施工和裝修作業；對于16層以上，結構平面外檐變化較小的高層或超高層建筑施工推廣應用附著升降腳手架；附著升降腳手架也適用橋梁高墩、特種結構高聳構筑物施工的外腳手架。
